16mm Dia 3-Flute Metric End Mill 17mm LOC, 16mm Shank, 130mm OAL, 4mm CR, 64mm Reach

3 Flute Long Reach Metric High Performance Carbide End Mill

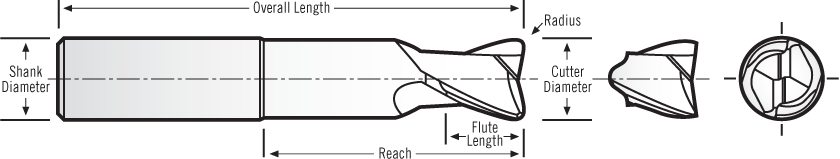

PREVIEW AND DIAGRAM (MFM-303)

Specifications

Cutting Dia 0.6299″
Flute Len 0.6693″
Shank Dia 0.6299″
Overall Len 5.1181″
Reach Len 2.5197″
Corner Radius 0.1575″

Tolerances

Cutting Diameter−.001/−.0015″
Length of Cut+.060/−.000″
Shank Diameter−.0001/−.0002″
Overall Length±.060″

Catalog

Catalog Page 15

Speed & Feeds

Tool DiameterTypical Z-DepthAluminum 6061-T6Aluminum 6061-T3Aluminum 7075Aluminum 2024
Tool DiamZ-DepthRPMCLPTRPMCLPTRPMCLPTRPMCLPT
6mm4mmMax0.096mmMax0.084mmMax0.096mmMax0.096mm
8mm4mmMax0.128mmMax0.112mmMax0.128mmMax0.128mm
10mm5mmMax0.16mmMax0.14mmMax0.16mmMax0.16mm
12mm5mmMax0.192mmMax0.168mmMax0.192mmMax0.192mm
16mm5mmMax0.256mmMax0.224mmMax0.256mmMax0.256mm
20mm6.5mmMax0.32mmMax0.28mmMax0.32mmMax0.32mm
25mm6.5mmMax0.4mmMax0.35mmMax0.4mmMax0.4mm

Other Tools in this Series

Tool # Cutting Dia Flute Len Shank Dia Overall Len Reach Len Corner Radius Coatings Pg. #
MFM-303-060.2362″0.2756″0.2362″2.9528″0.9449″0″Uncoated  DLC14
MFM-303-06-0500.2362″0.2756″0.2362″2.9528″0.9449″0.0197″Uncoated  DLC14
MFM-303-06-1000.2362″0.2756″0.2362″2.9528″0.9449″0.0394″Uncoated  DLC14
MFM-303-06-BN0.2362″0.2756″0.2362″2.9528″0.9449″0.1181″Uncoated  DLC14
MFM-303-080.315″0.3543″0.315″3.1496″1.2598″0″Uncoated  DLC14
MFM-303-08-1000.315″0.3543″0.315″3.1496″1.2598″0.0394″Uncoated  DLC14
MFM-303-08-2000.315″0.3543″0.315″3.1496″1.2598″0.0787″Uncoated  DLC14
MFM-303-08-2500.315″0.3543″0.315″3.1496″1.2598″0.0984″Uncoated  DLC14
MFM-303-08-BN0.315″0.3543″0.315″3.1496″1.2598″0.1575″Uncoated  DLC14
MFM-303-100.3937″0.4331″0.3937″3.937″1.5748″0″Uncoated  DLC14
MFM-303-10-1500.3937″0.4331″0.3937″3.937″1.5748″0.0591″Uncoated  DLC14
MFM-303-10-2500.3937″0.4331″0.3937″3.937″1.5748″0.0984″Uncoated  DLC14
MFM-303-10-BN0.3937″0.4331″0.3937″3.937″1.5748″0.1969″Uncoated  DLC14
MFM-303-120.4724″0.5118″0.4724″4.3307″1.8898″0″Uncoated  DLC15
MFM-303-12-1500.4724″0.5118″0.4724″4.3307″1.8898″0.0591″Uncoated  DLC15
MFM-303-12-2500.4724″0.5118″0.4724″4.3307″1.8898″0.0984″Uncoated  DLC15
MFM-303-12-4000.4724″0.5118″0.4724″4.3307″1.8898″0.1575″Uncoated  DLC15
MFM-303-12-BN0.4724″0.5118″0.4724″4.3307″1.8898″0.2362″Uncoated  DLC15
MFM-303-160.6299″0.6693″0.6299″5.1181″2.5197″0″Uncoated  DLC15
MFM-303-16-2000.6299″0.6693″0.6299″5.1181″2.5197″0.0787″Uncoated  DLC15
MFM-303-16-2500.6299″0.6693″0.6299″5.1181″2.5197″0.0984″Uncoated  DLC15
MFM-303-16-3000.6299″0.6693″0.6299″5.1181″2.5197″0.1181″Uncoated  DLC15
MFM-303-16-BN0.6299″0.6693″0.6299″5.1181″2.5197″0.315″Uncoated  DLC15
MFM-303-200.7874″0.8268″0.7874″5.9055″3.1496″0″Uncoated  DLC15
MFM-303-20-2000.7874″0.8268″0.7874″5.9055″3.1496″0.0787″Uncoated  DLC15
MFM-303-20-2500.7874″0.8268″0.7874″5.9055″3.1496″0.0984″Uncoated  DLC15
MFM-303-20-3000.7874″0.8268″0.7874″5.9055″3.1496″0.1181″Uncoated  DLC15
MFM-303-20-4000.7874″0.8268″0.7874″5.9055″3.1496″0.1575″Uncoated  DLC15
MFM-303-20-BN0.7874″0.8268″0.7874″5.9055″3.1496″0.3937″Uncoated  DLC15
