12mm Dia 3-Flute Metric End Mill 13mm LOC, 12mm Shank, 110mm OAL, 4mm CR, 60mm Reach

3 Flute Extra Long Reach Metric High Performance Carbide End Mill

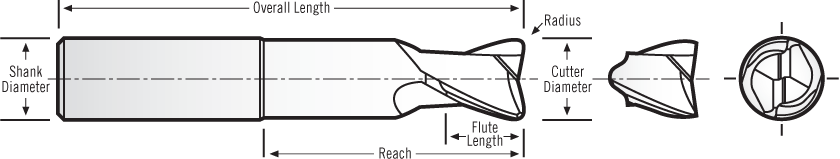

PREVIEW AND DIAGRAM (MFM-304)

Specifications

Cutting Dia 0.4724″
Flute Len 0.5118″
Shank Dia 0.4724″
Overall Len 4.3307″
Reach Len 2.3622″
Corner Radius 0.1575″

Tolerances

Cutting Diameter−0.0254/−0.0381 mm
Length of Cut+1.524/−0 mm
Shank Diameter−0.0025/−0.0051 mm
Overall Length±.060 mm

Catalog

Catalog Page 15

Speed & Feeds

Tool DiameterTypical Z-DepthAluminum 6061-T6Aluminum 6061-T3Aluminum 7075Aluminum 2024
Tool DiamZ-DepthRPMCLPTRPMCLPTRPMCLPTRPMCLPT
6mm4mmMax0.096mmMax0.084mmMax0.096mmMax0.096mm
8mm4mmMax0.128mmMax0.112mmMax0.128mmMax0.128mm
10mm5mmMax0.16mmMax0.14mmMax0.16mmMax0.16mm
12mm5mmMax0.192mmMax0.168mmMax0.192mmMax0.192mm
16mm5mmMax0.256mmMax0.224mmMax0.256mmMax0.256mm
20mm6.5mmMax0.32mmMax0.28mmMax0.32mmMax0.32mm
25mm6.5mmMax0.4mmMax0.35mmMax0.4mmMax0.4mm

Other Tools in this Series

Tool # Cutting Dia Flute Len Shank Dia Overall Len Reach Len Corner Radius Coatings Pg. #
MFM-304-060.2362″0.2756″0.2362″2.9528″1.1811″0″Uncoated  DLC14
MFM-304-06-0500.2362″0.2756″0.2362″2.9528″1.1811″0.0197″Uncoated  DLC14
MFM-304-06-1000.2362″0.2756″0.2362″2.9528″1.1811″0.0394″Uncoated  DLC14
MFM-304-06-BN0.2362″0.2756″0.2362″2.9528″1.1811″0.1181″Uncoated  DLC14
MFM-304-080.315″0.3543″0.315″3.1496″1.5748″0″Uncoated  DLC14
MFM-304-08-1000.315″0.3543″0.315″3.1496″1.5748″0.0394″Uncoated  DLC14
MFM-304-08-2000.315″0.3543″0.315″3.1496″1.5748″0.0787″Uncoated  DLC14
MFM-304-08-2500.315″0.3543″0.315″3.1496″1.5748″0.0984″Uncoated  DLC14
MFM-304-08-BN0.315″0.3543″0.315″3.1496″1.5748″0.1575″Uncoated  DLC14
MFM-304-100.3937″0.4331″0.3937″3.937″1.9685″0″Uncoated  DLC14
MFM-304-10-1500.3937″0.4331″0.3937″3.937″1.9685″0.0591″Uncoated  DLC14
MFM-304-10-2500.3937″0.4331″0.3937″3.937″1.9685″0.0984″Uncoated14
MFM-304-10-BN0.3937″0.4331″0.3937″3.937″1.9685″0.1969″Uncoated  DLC14
MFM-304-120.4724″0.5118″0.4724″4.3307″2.3622″0″Uncoated  DLC15
MFM-304-12-1500.4724″0.5118″0.4724″4.3307″2.3622″0.0591″Uncoated  DLC15
MFM-304-12-2500.4724″0.5118″0.4724″4.3307″2.3622″0.0984″Uncoated  DLC15
MFM-304-12-BN0.4724″0.5118″0.4724″4.3307″2.3622″0.2362″Uncoated  DLC15
MFM-304-160.6299″0.6693″0.6299″5.1181″3.1496″0″Uncoated  DLC15
MFM-304-16-2000.6299″0.6693″0.6299″5.1181″3.1496″0.0787″Uncoated  DLC15
MFM-304-16-2500.6299″0.6693″0.6299″5.1181″3.1496″0.0984″Uncoated  DLC15
MFM-304-16-3000.6299″0.6693″0.6299″5.1181″3.1496″0.1181″Uncoated  DLC15
MFM-304-16-4000.6299″0.6693″0.6299″5.1181″3.1496″0.1575″Uncoated  DLC15
MFM-304-16-BN0.6299″0.6693″0.6299″5.1181″3.1496″0.315″Uncoated  DLC15
MFM-304-200.7874″0.8268″0.7874″5.9055″3.937″0″Uncoated  DLC15
MFM-304-20-2000.7874″0.8268″0.7874″5.9055″3.937″0.0787″Uncoated  DLC15
MFM-304-20-2500.7874″0.8268″0.7874″5.9055″3.937″0.0984″Uncoated  DLC15
MFM-304-20-3000.7874″0.8268″0.7874″5.9055″3.937″0.1181″Uncoated  DLC15
MFM-304-20-4000.7874″0.8268″0.7874″5.9055″3.937″0.1575″Uncoated  DLC15
MFM-304-20-BN0.7874″0.8268″0.7874″5.9055″3.937″0.3937″Uncoated  DLC15
MFM-304-250.9843″1.0236″0.9843″6.4961″3.937″0″Uncoated  DLC15
MFM-304-25-2500.9843″1.0236″0.9843″6.4961″3.937″0.0984″Uncoated  DLC15
MFM-304-25-4000.9843″1.0236″0.9843″6.4961″3.937″0.1575″Uncoated  DLC15
MFM-304-25-BN0.9843″1.0236″0.9843″6.4961″3.937″0.4921″Uncoated  DLC15
